绝缘监测仪 400VAC 岸电箱应用技术方案
一、行业背景与项目痛点

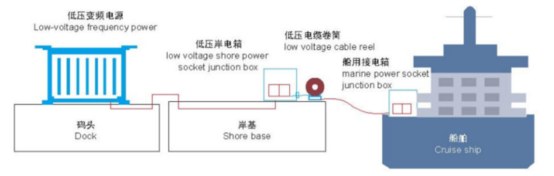

在港口、船舶、工业制造等领域，400V AC 中性点不接地（IT）岸电箱系统被广泛用于为船舶、移动设备或关键负载供电。此类系统的核心特点是中性点不接地，允许单相接地故障时短时继续运行，但需通过绝缘监测实时评估接地风险。
（1）绝缘故障隐患难以及时发现
隐性风险：IT 系统单相接地初期故障电流仅为容性电流（＜10mA），传统断路器无法检测，人工定期用兆欧表检测间隔长（通常每月一次），无法捕捉实时绝缘劣化（如电缆受潮、老化导致电阻骤降）。
事故扩大风险：若绝缘电阻低于安全阈值（如 50Ω/V 标准的 20kΩ），故障电流增大至危险级别（＞30mA），可能引发电弧放电、设备过热甚至相间短路，导致港口装卸中断、船舶电力系统瘫痪等严重事故。
（2）合规性与安全性双重缺失
国际标准强制要求：IEC 61557-8 明确规定 IT 系统必须安装绝缘监测装置，且绝缘电阻需≥50Ω/V（如 400V 系统报警值 20kΩ），未达标将无法通过 CE 认证或船级社检验。
人员触电风险：绝缘失效时设备外壳可能带接近相电压（400V）的危险电压，远超安全电压阈值（50V AC），威胁操作人员生命安全。
（3）供电可靠性与运维效率低下
非计划停电损失：突发绝缘故障可能导致船舶装卸作业中断（每小时损失数十万元），或工业设备停机重启成本高（如变频器参数重置、产线调试耗时）。
安装 QB800 绝缘监测仪是应对上述痛点的核心手段，通过实时在线监测、分级报警联动及远程通讯，实现 IT 系统绝缘状态的 “监测 - 预警 - 保护” 闭环管理，满足安全、合规与可靠性要求。
二、产品设计方案
核心设计目标
精准监测：按50Ω/V 行业标准设定报警值（20kΩ）与预警值（40kΩ，2 倍安全裕度），适配 400V AC 系统安全要求。
可靠联动：报警时继电器切断主回路，预警时仅传输信号，避免误动作；支持手动复位（自锁模式）防止电阻波动导致频繁分合闸。
远程管控：通过 RS485 通讯与上位机连接，实时上传绝缘电阻、继电器状态等数据，报警时触发短信通知，实现无人值守场景下的故障快速响应。
三、现场安装与接线方案
1. 设备安装要求
安装环境：安装于岸电箱内，产品集成壁挂式电箱安放置岸电站
环境温度 - 20℃~60℃，相对湿度 < 95%（无冷凝），电箱需具备 IP54 防护等级，防止粉尘、雨水侵入。
2. 接线步骤（按端子功能分组）

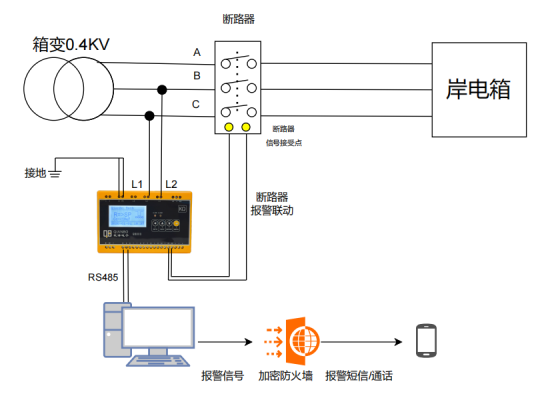

（1）主回路与接地接线
L1/L2 端子：连接岸电箱 400V AC 输入相线，采用 2.5mm² 冷压端子压接，确保接触可靠。
PE 端子：通过 4mm² 黄绿双色线连接电箱接地铜排，接地铜排与箱体金属外壳直接连接，接地电阻实测 < 4Ω。
（2）控制电源接线
A1/A2 端子：接入 AC 220V 或 DC 24V 控制电源（根据主回路开关控制电压选择），线缆截面积≥1.5mm²，红色 / 蓝色线区分火线 / 零线或正负极。
（3）继电器联动接线（核心控制回路）
报警 2 端子（21/22）：输出信号连接分励脱扣线圈。
接线逻辑：报警时 21/22 端子闭合→分励线圈得电→主回路开关分闸。
（4）RS485 通讯接线
A/B/G 端子：A/B 端接双绞屏蔽线（如 RVVP 2×1.0mm²），连接上位机 RS485-USB 转换器，G 端接地（电箱 PE 端子）。
终端电阻开关（SW）置 ON，启用 120Ω 终端电阻，降低通讯信号反射干扰。
线缆要求：屏蔽层单端接地，远离动力线缆（间距≥30cm），通讯距离≤1200 米。
