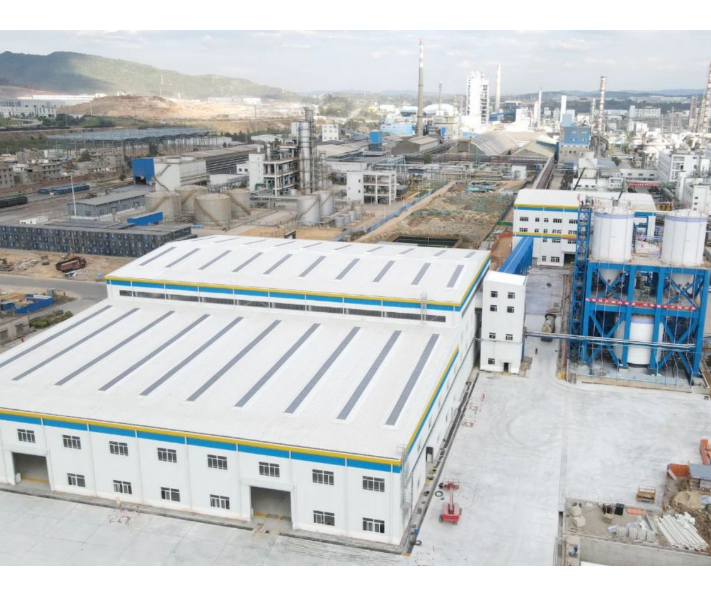

【图片来源于中国化学二化建公众号】
云南天安化工有限公司（简称"天安化工"）是云天化集团旗下子公司，云天化集团是以肥料、玻纤及复合材料、化工新材料为主业的国有综合产业集团，集团位列中国企业500强榜单第270位。为保障磷石膏无害化处理系统的配用电需求，云南天安化工计划打造智能化变配电系统。
为赋能云南天安化工智能化变配电站系统建设，乾博电子为该系统提供了在线绝缘监测技术，既实现了无人值守的创新，对现场绝缘的状况进行监测和信息采集，又实现了对现场6kV和35kV高压柜中设备的控制、保护。

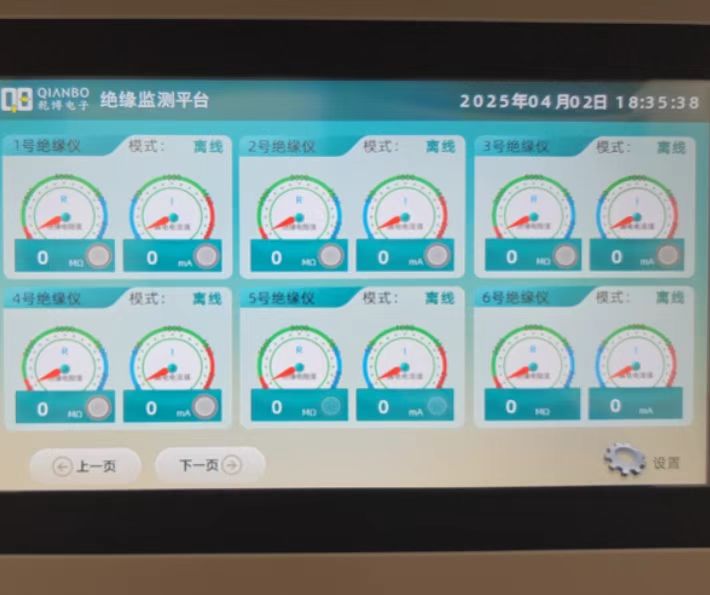

中控屏
绝缘监测装置是变配电站 “状态监测与故障预警” 体系的核心组成部分，绝缘监测装置可对系统中部分高压电网的绝缘状态进行全面监测，实时监测电力系统中绝缘状态的变化，及时发现潜在的绝缘故障，防止因局部绝缘故障引发停电事故，从而保障电力系统的安全、稳定运行，确保化工生产的稳定运行。

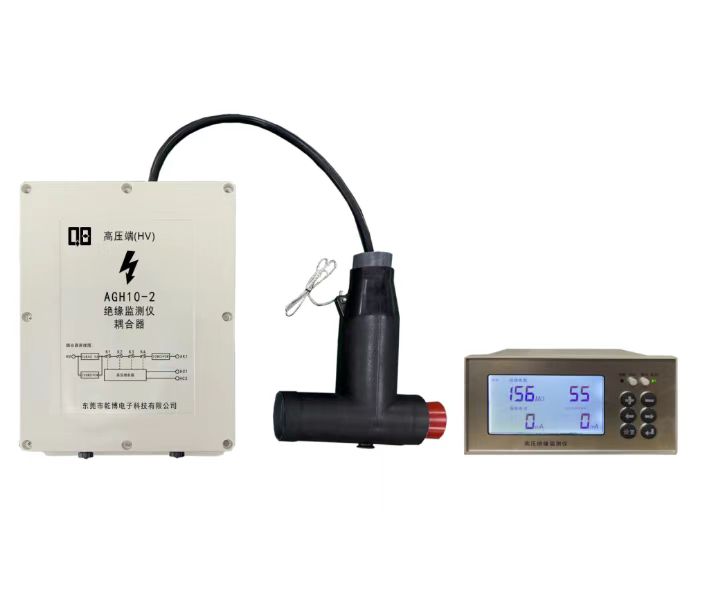

QB100H产品图
在此次变配电站项目改造升级中，系统使用的绝缘监测产品是QB100H高压绝缘监测仪，该产品采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC2500V，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，同时为保护电网线路和绝缘监测仪主机，绝缘监测仪通过特定耦合器接入电网高压母线，实现高低压隔离。
QB100H高压绝缘监测仪是参照国家电网《GB/T 20112-2015 电气绝缘系统的评定与鉴别》《GB/T 24343-2009 工业机械电气设备 绝缘电阻试验规范》等核心标准设计，符合电气设计原理，能够为电网提供准确稳定的绝缘阻值监测。
