在线绝缘检测仪在发电厂高压电机中的应用
一、当前高压电机绝缘检测流程
运行人员依据“电力设备预防性试验规程DL/T596-1996”的规定，在高压电机不受电的情况下，用兆欧表对其电缆线及定子绕组进行绝缘电阻测试。
1.1 备用高压电机定期退出备用状态，运行人员进行绝缘电阻测 试，合格转备用状态，不合格处理（加热）至合格转备用状态。启用备用高压电机前，运行人员必须对该电机的电缆及定子绕组进行绝缘电阻测试。
2 .2运行过程中的高压电机综合保护器实现对电机的综合保护。运行过程中，利用零序互感器测量电机的电缆及定子绕组对地的泄漏电流，从而间接地反映电机的绝缘情况。二次侧动作预值1A，一次侧为100A，此电流为故障电流，真空断路器跳闸保护高压电机，同时将故障回路与母线分开。
二、绝缘检测执行中存在的缺点
2.1 绝缘检测工作及审批流程复杂工作量大而频繁。每次开展绝缘电阻测试工作都要经过固有流程：开工作票——审批——做安全隔离措施——打开开关柜进行测试——恢复安全隔离措施——关闭开关柜——结票——报告传至运行值班人员。在电厂电机启动过程中，运行人员开展此项工作的工作量较大。
2.2 备用状态高压电机，由于绝缘电阻测试结果不合格待处理（加热）导致延误投运。测试+处理的时间最短需12小时。因此，出现急需投运的备用高压电机，投运后便由于绝缘电阻不合格而烧毁。
3.3 兆欧表测试绝缘电阻，测试时间短，不能实时反映备用高压电机的绝缘演变过程。
2.4 中控室值班员只能从测试报告上得知设备状态，没有其它路径。
2.5 投入运行的高压电机随着运行时间加长，定子绕组温度不断升高至额定温度。绕组室内空气变干燥，绝缘电阻值提高，相对稳定。但有时出现泄漏电流超限的情况而跳闸，造成运行人员很被动，立即启用备用高压电机。因为在电机运行过程中观察不到其绝缘电阻劣化的过程，有时高压电机服役时间长，且满载运行导致绕组热击穿现象时有发生。
三、在线绝缘检测仪实现的功能
3.1 在线绝缘检测仪功能特点
用新技术实现绝缘在线监测技术，达到备用高压电机全时间进行绝缘测试，测试结果在开关柜就地显示，并通过RS485远传至DCS系统，运行值班人员在中控室直接观察到高压电机的绝缘状态。运行高压电机采用精密剩余电流互感器，对泄漏电流进行跟踪测量，发现劣化趋势立即采取措施，避免跳闸或烧毁事故的发生，同时YNY-10H绝缘检测仪对吸收比进行实时测量，以判断绝缘电机或绝缘电阻线是否受潮以及绝缘材料老化等特性。
采用乾博绝缘在线测量技术，避免不足，实现重要高压电机全天监测，提高电机安全指标，从而提高系统运行的可靠性。
3.2 在线绝缘检测仪适用范围
YNY-10H在线绝缘检测仪是一种专门用于测量高压电机、变压器、高压电缆线等电气设备绝缘电阻变化趋势的仪器。绝缘检测仪适用发电厂、钢铁厂、化工厂等常见的3kV、6kV、10kV高压电力系统中的电气设备中。
3.3 在线绝缘检测仪工作原理
YNY-10H在线绝缘检测仪产生2500V的直流电压对电力系统与地之间的绝缘电阻进行测量，测量分为连续测量、间歇测量、手动测量3种方式。当高压电机停电备用时，监控仪测量其绝缘电阻；当高压电机投入运行时，监控仪测量其泄漏电流，捕捉绝缘劣化过程。下图为在线绝缘检测仪表信息和设置面板。
四、在线绝缘检测仪组成和安装
4.1 在线绝缘检测仪组成

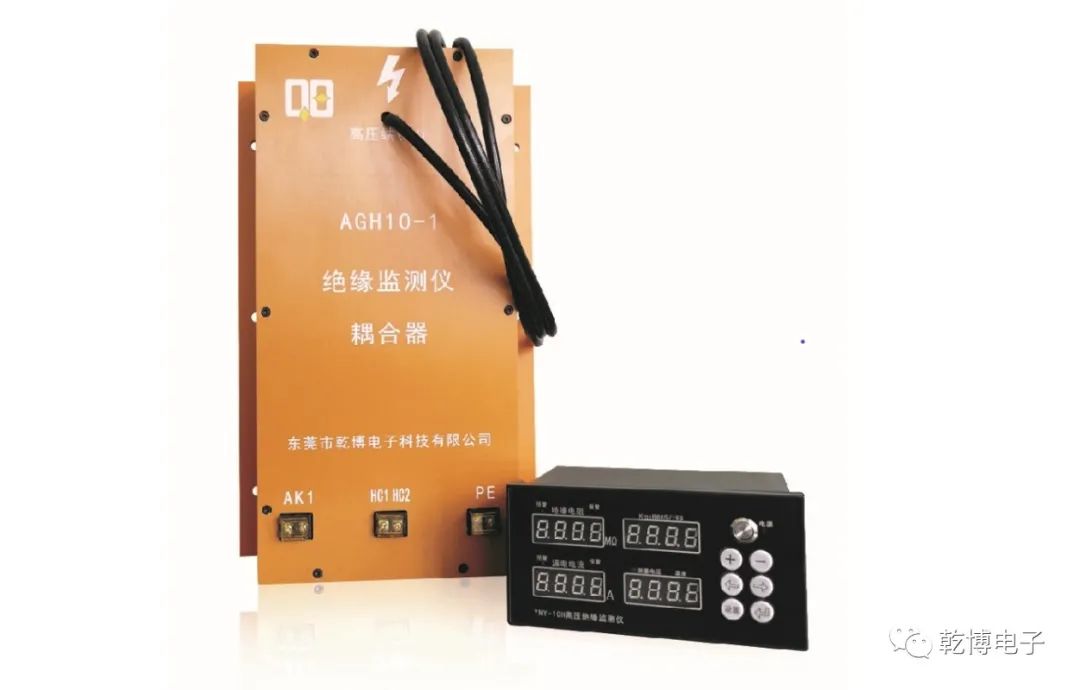

YNY-10H在线绝缘检测仪由绝缘检测仪表、耦合器组成，也可以根据需要配置剩余电流互感器和集中控制平台等组成。
4.2 在线绝缘检测仪安装

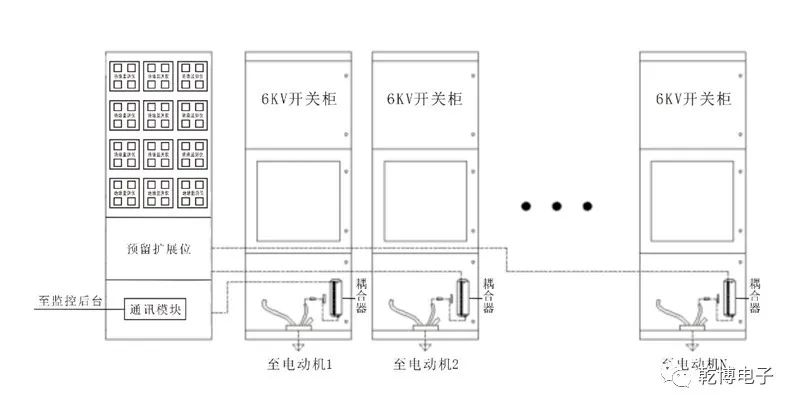

在线绝缘检测仪主要采用高低压分离的结构设计，最大程度考虑安全，安装主要分为二部分，耦合器主要安装在高压回路上，而绝缘检测仪表统一通过仪表柜集中显示。
五、在线绝缘检测仪主要功能
在线绝缘检测仪产生2500V直流高压电通过高压电阻，施加在高压电机对地之间，在线、连续、高精度地完成其绝缘电阻的测量。检测仪对母线上的高压电机、变压器或支路等电气设备进行绝缘测量，见下图：
在线绝缘检测仪安装在负载电动机开关柜内使电机真正处于热备用状态（冷态备用电机起到热备用作用），绝缘检测仪不间断测量其绝缘电阻，发现问题及时处理。可免去启动前人工用兆欧表对电机进行绝缘电阻的测量，并确保绝缘良好的情况下随时启动高压电机。高压电机投入运行后，绝缘检测仪测量其对地的泄漏电流。根据泄漏电流的增大幅值和增大斜率，捕捉电机绝缘劣化演变过程。运行人员进行有序地启动备用电机，停止故障电机待检修。在线绝缘检测仪安装在支路电缆线（架空线及绝缘子）与地之间施加2500V直流电压，测量其绝缘状况。电缆线长期埋入地下，由于腐蚀物质的侵蚀使其绝缘老化，架空线及绝缘子在长期日晒雨淋下使得绝缘下降，监控仪都能及时反映架空线及绝缘子的绝缘演变的过程。
六、结束语
现在大部分服役的发电厂，测量高压电机绝缘性能的方法依旧是人工测量。人工测量方法存在诸多不足，随着高压绝缘在线监控仪的安装、使用，弥补了老方法的不足。在线绝缘检测仪不间断的监测高压电机的绝缘性能，避免了人工测量的繁琐工作，节约了成本，提高了高压电机的安全运行指标，确保发电厂更经济、更高效地服务于社会。
