QB600-M绝缘监测仪

QB600-M绝缘监测仪

适用于AC/DC400V 以下IT未接地主回路系统
产品特点:
1、适用于 AC690(接中线),AC/DC400V 以下未接地主回路系统
2、内置/外接测试/复位按钮
3、自动,手动复位功能
4、多类型、宽范围控制电源输入
5、人性化简易操作界面,可显示各种参数和系统泄露电容
6、DIN 导轨安装方式
7、带背光的 LCD 屏显示
8、测量和显示未接地系统绝缘电阻
9、泄漏电容(C) 的测量和显示
10、通过 Modbus RS-485 进行通讯
11、可调节响应延迟
12、两个独立的报警继电器(每个继电器均有一个转换触点)
13、N/O 或 N/C 操作,可选
产品描述


产品介绍:
QB600-M型绝缘监测仪采用低频交流注入法可以可靠地、准确地监视交流、直流、交 直流混合 IT 系统 (不接地系统)对地的绝缘阻值。

产品参数如下:
额定绝缘电压   AC690V,AC400V
标称系统电压 Un    AC/DC 0-400V,AC690
标称频率 fn    DC、50Hz、60Hz
报警值 Ranl(报警1)    1...9999 k Ω
报警值 Ran2(报警2)    1...9999 kΩ
相对不确定度 1...5 k Ω/5...200k Ω    士0.5 kΩ/+15 %
R=0,5xR和G=1μF时的响应时间 tan ≤4s
启动延时(启动时间)t 0…10 s (0 s)*
响应延时 ton 0…99 s (0 s)*
测量电压 Um 50 V
直流内阻 Ri   ≥ 120kΩ
50Hz 的阻抗 Zi  ≥ 120kΩ
允许的系统泄漏电容 Ce     ≤ 20 μF
测量值的显示范围   1 kΩ…20 MΩ


产品尺寸图:

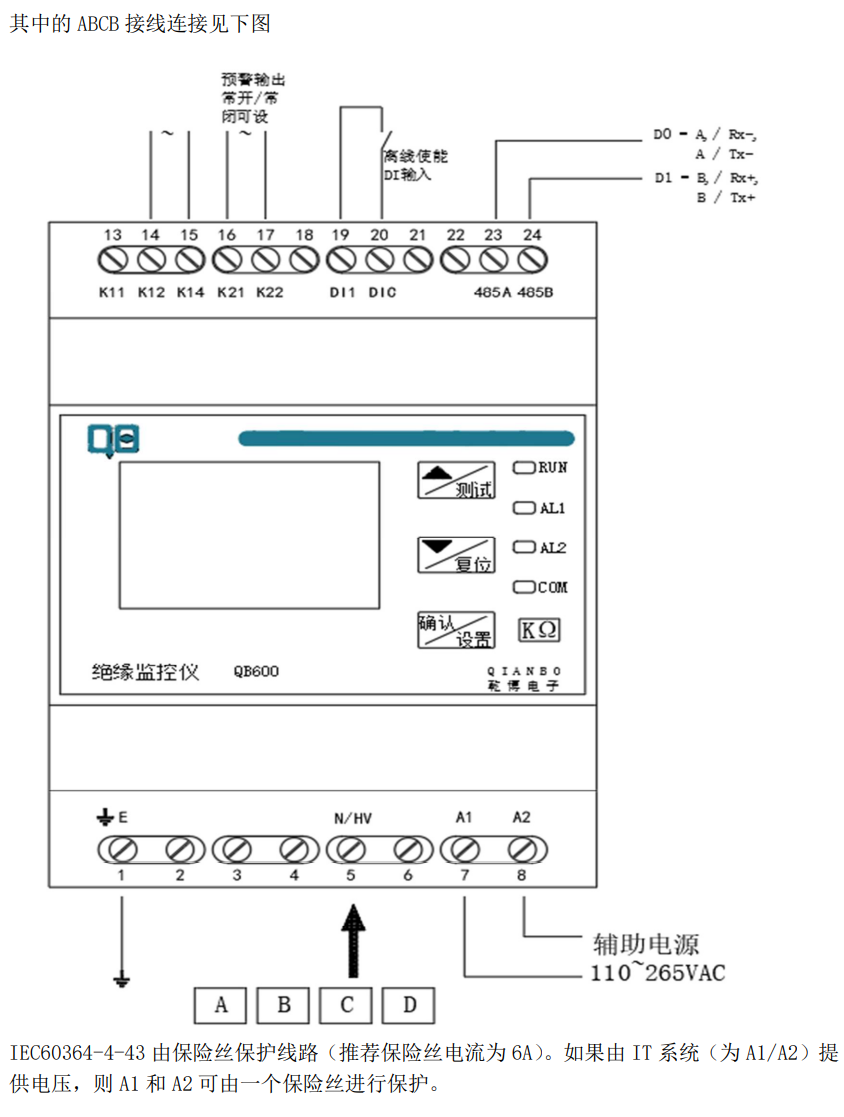

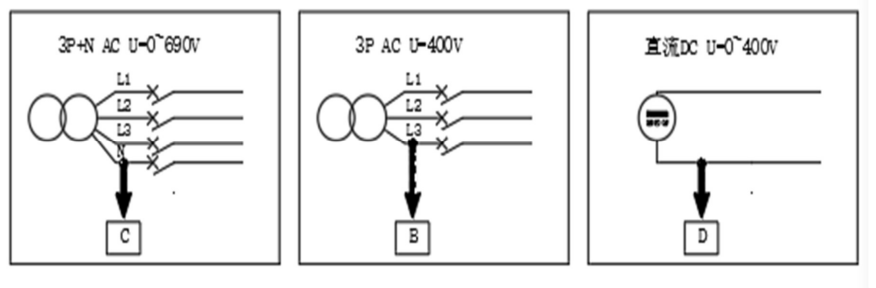

产品连接线如下:



产品应用:
产品适用于钢厂、光伏逆变器 、矿业机械、电气设备 、电动汽车充电装置 、UPS 供电系统 、通信行业直流供电系统 、任何交、直流未接地系统 。

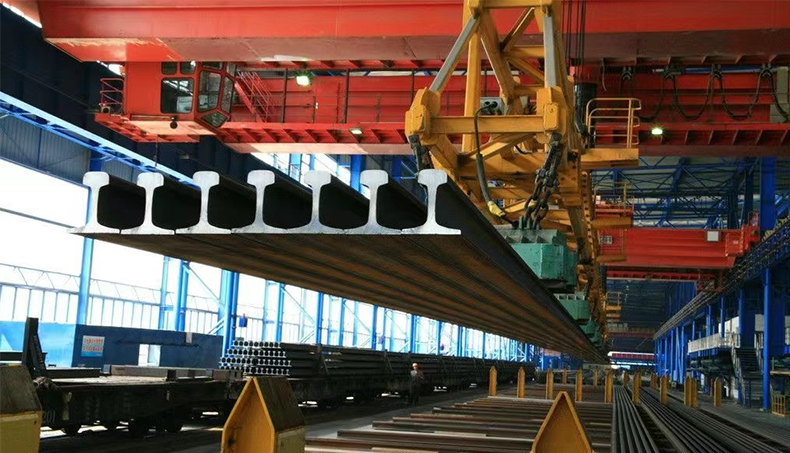

钢厂

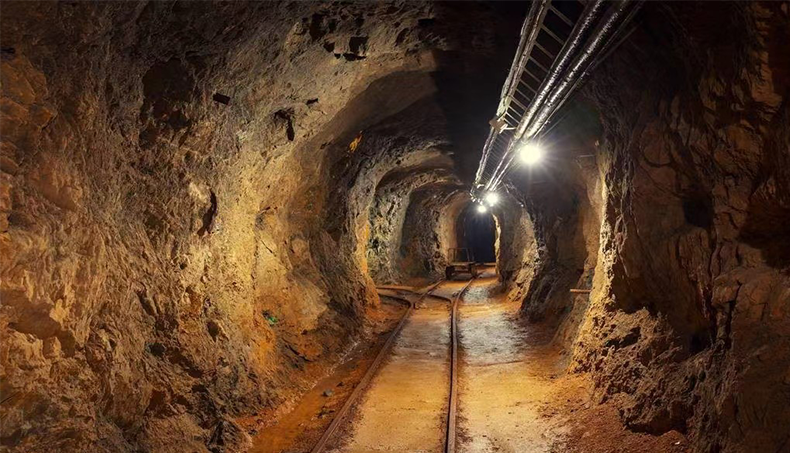

矿井

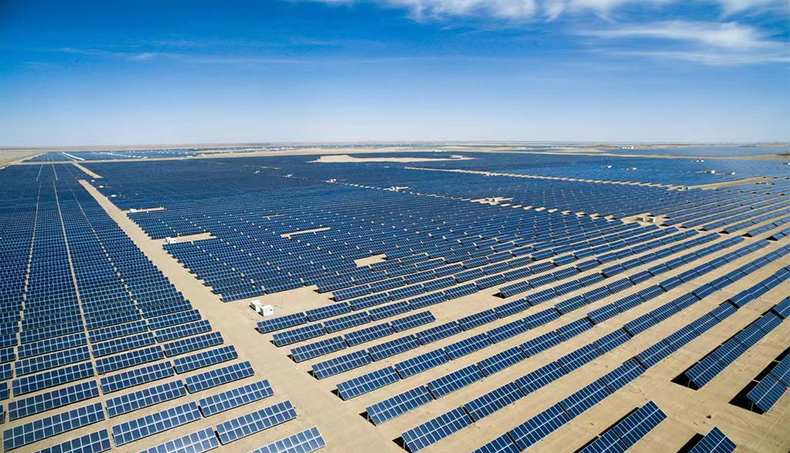

光伏发电

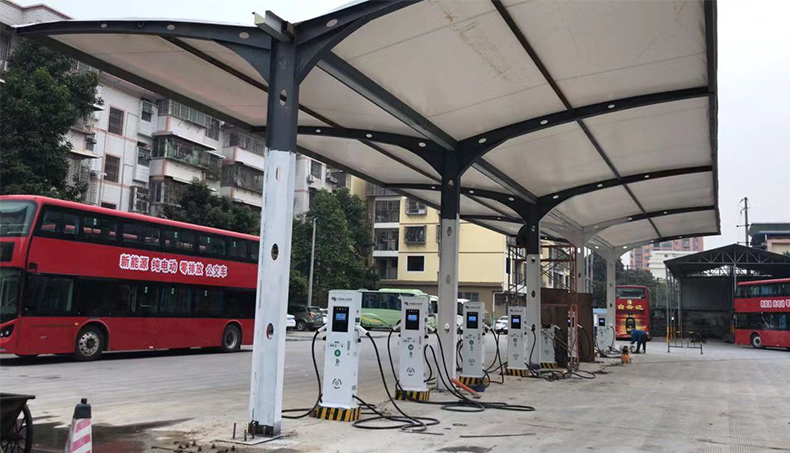

新能源汽车
